Palais Caldes (Barcelone), premier étage

Localisation

Rue : Carrer de Montcada 15

Ville : Barcelone

Province : Barcelone

Région : Catalogne

Pays : Espagne

Carte interactive et collective des charpentes et plafonds peints médiévaux (RCPPM)

Voir sur Openstreetmap

Pour trouver la charpente désirée parcourir la carte ou taper l'adresse dans le moteur de recherche.

Datation

Siècle : XIIIe siècle

Quart de siècle : Dernier quart du XIIIe siècle

Date précise : 1263-1295

1. J. Ainaud de Lasarte pense qu’il s’agit de l’écu de la famille Caldès (un chaudron sur fond d’or) reliée par une femme à la famille royale, ce qui expliquerait la présence de la conquête de Mallorca. L’auteur cite une notice du roi Alfons el Franc datant du milieu de l’année 1291 dans lequel il donne son frère Jaume (futur Jaume II) à Dolça de Caldes, fille de Bernat de Caldes, et qu’il espérait qu’il en sorte un fils. De plus, l’auteur précise que les peintures murales représentent la conquête de Mallorca par Jaume I (1229), mais la représentation physique de la ville correspond plus à 1285 quand Alfons II el Franc et son armée vont en terres majorquines. Tout cela permet de dater le décor entre 1285 et 1295, date déterminée par l’écu du roi présent sur les peintures murales et qui ne peuvent être qu’antérieur à la paix d’Anagni de 1295.

2. Maspoch a trouvé un document daté de 1263 (BC, fons históric, Perg. 359, 1263. Document joint et transcris en annexe) dans lequel Guillem de Caldes demande la permission à son voisin pour faire un toit et un mur mitoyen entre sa maison et celle de Martí de Montcada dans la carrer Montcada. Malgré le fait que le document ne nous donne aucune information précise quant à la localisation du mur et de la maison, nous pouvons arriver à plusieurs conclusions : premièrement cela confirme que la famille Caldes possédait une maison dans la carrer Montcada au milieu du XIIIe siècle, ensuite qu’à ce moment-là il s’agissait d’une maison différente de celle que possédait Martí de Montcada.

Conservation

Lieu(x) actuel(s) de conservation : Edifice d'origine, Musée

Musée : MNAC

Etat de conservation : Restaurations ponctuelles

Découverte

Restaurations

Des pièces sont conservées au MNAC :
– Closoirs de solive : au MNAC Maspoch a localisés 29 closoirs attribués au Palau Caldes-Aguilar, mais pour certains l’origine n’est pas certaine et elle pourrait provenir de Marqués de Llió ou de Finestres. Les 7 pièces restantes ont été perdues soit pendant les interventions des années 60, soit avant car ce sont les pièces qui supportent le moins le poids de la charpente.
– Num. d’inventaire des closoirs de solive : 069331, 069332, 069333, 069335, 069337, 069338, 069339, 069340, 069341, 069342, 069343, 069344 (Conservé actuellement à l’Alcadia de Barcelona), 069345, 069349, 069351, 069354, 069355, 069356, 069357, 069358, 069359, 069362. 069361
– Numéro d’inventaire des closoirs de solive attribués au Palau Caldes mais pour lesquels il y a un doute : 069336, 069346, 069347, 069352, 069353, 069360, 069362.
– 1 solive conservée au MNAC : 069150

Un plan de 1954 (l’édifice fut acquis par l’Ajuntament en 1953) nous montre clairement la mutilation du plafond du côté est de la salle, par la présence d’un escalier. La salle, depuis le XVIe siècle, est divisé en deux étages, mais lorsque la maison servit d’habitations, les salles furent de nouveaux divisées et des couloirs furent crées. Ainsi un couloir avait été crée côté est de la salle, du côté du mur mitoyen au 17 de la rue. Sur ce même plan on peut observer que la porte d’accès se trouvait au nord-est, depuis la tour, et qu’il y avait probablement un autre accès depuis le palier du patio. Enfin, la présence côté nord-est d’un petit escalier pour accéder à l’étage crée au XVIe siècle. Tout cela a provoqué la mutilation du plafond de ce côté de la salle, d’environ 2,7 m. Le plafond est intégralement démonté et transféré au MNAC pour être restauré avant d’être remonté pratiquement en totalité. La documentation nous montre comment les pièces sont inventoriées et numérotées selon leur disposition sur les poutres, et en conséquence il faut comprendre que le montage fut fait selon cette numérotation. Tout semble indiqué que la restauration a consisté au nettoyage et à la consolidation de la polychromie, mais les parties perdues n’ont pas été repeintes.
– Des 14 poutres, seules les 8 centrales présentent un décor, les 6 restantes (3 côté Ouest, 4 côté Est) étant le résultat d’interventions postérieures.
– Les solives placées aux extrémités contre la poutre murale ne présentent pas de décor et sont probablement le résultat d’interventions contemporaines.
– Au moment de la découverte du plafond, il en restait environ 195 parmi lesquelles 159 restèrent sur place et 36 sont remplacées par des pièces nouvelles. La grande majorité des closoirs qui ne se trouvent pas sur le plafond sont ceux localisés aux extrémités des poutres. En tout il devait y avoir 342 closoirs de solives.
– Les ais d’entrevous ne présentent aucun reste de polychromie, il est possible qu’elles correspondent à des rénovations postérieures.
– Closoirs de poutre : 14 et demi sur les 26 d’origine, 7 côté mur sud, 7 et demi côté mur nord.

Commanditaire

Statut social : Officier royal

Nom du commanditaire : Caldes

Emblème(s) du commanditaire

Blasonnement / Description : D'or, au chaudron de sable.

Le commanditaire dans les sources : histoire et profil social de la famille

Selon J. Ainaud de Lasarte, la famille Caldes est reliée à la famille royale par une femme. L’auteur cite une notice du roi Alfons el Franc datant de du milieu de l’année 1291 dans lequel il donne son frère Jaume (futur Jaume II) à Dolça de Caldes, fille de Bernat de Caldes, et qu’il espérait qu’il en sorte un fils.

Autre(s) charpente(s) associée(s) au commanditaire

Structure de la charpente

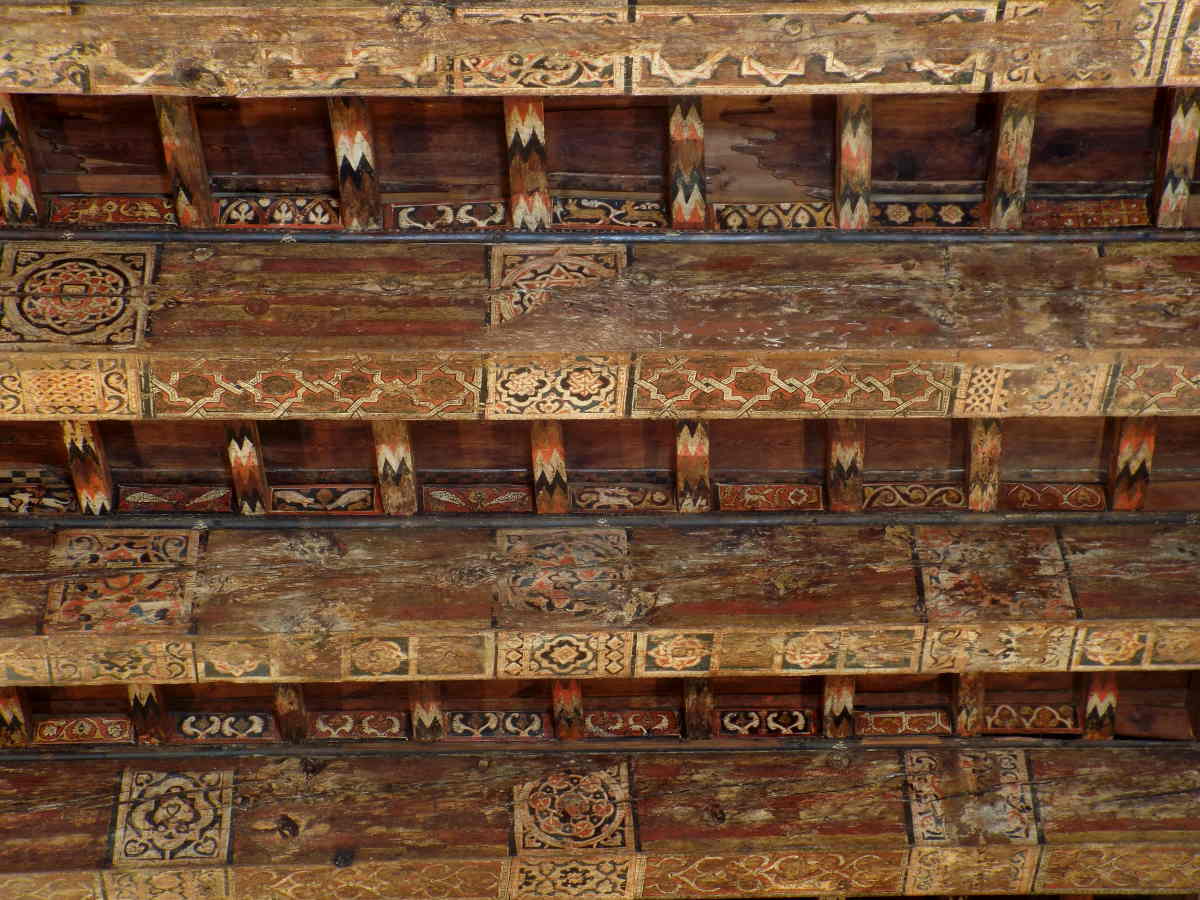

Nom de la structure : Charpente de plancher (FR), Techumbre del piso (ES), Sostre del pis (CAT), Plafond à poutres et à solives (FR), Alfarje (ES), Enteixinat / Embigat (CAT)

Bois : Pin

Description de la structure

La salle mesure environ 60 m² avec une hauteur de 6 m, une largeur de 4,6 m, une longueur de 11,48 m, et le plafond se situe à environ 5,45 m de hauteur.
– 14 poutres disposées d’ouest en est : 4,6 m de longueur, 28-30 x 20 cm. Elles portent chacune sur leur extrémité supérieure une baguette de bord circulaire qui remplit l’espace entre la poutre et les ais d’entrevous.
– 14 solives entre chaque poutre : 8 x 8 cm. Celle mesurée au MNAC mesure 4 m, elle devait être posée le long d’environ 4 poutres. Il devait donc y avoir environ 56 solives.
– 26 closoirs de poutre
– 342 closoirs de solive, 13 le long de chaque face latérale des poutres.
– 2 ais d’entrevous entre chaque poutre, d’environ 30 cm. Entre chacune, des couvre-joints qui forment des carrés.
– Une caisse murale pour la partie en contact avc les murs.

Schémas et plans

Edifice

Nom de l'édifice : Palais Caldes (Barcelone)

Type(s) générique(s) d'édifice : Habitation laïque

Type(s) spécifique(s) d'édifice : Maison urbaine

Emplacement de la charpente dans l'édifice : Étage 1, Grande salle, Salle

Les différents propriétaires

Les différentes restaurations

Description de l'édifice à l'époque de la construction de la charpente

Images

Autres décors présents dans l'édifice

Type de décor : Peinture murale

Bibliographie

Ainaud de Lasarte Joan, « La pintura profana barcelonina del segle XIII. Troballes dels darrers anys », Lambard. Estudis d’Ars medieval, 1994, VI, p. 189‑196.

Ainaud de Lasarte Joan, « La fascinació del romànic » dans La pintura catalana, Barcelona, Carroggio, 1989, vol.1.

Ainaud de Lasarte Joan, Arte románico (Guía del románico expuesto en el MNAC), Barcelona, Ayuntamiento de Barcelona, 1973.

Ainaud de Lasarte Joan, Pintures del segle XIII al Carrer de Montcada de Barcelona, Barcelona, Reial Acadèmia de Bones Lletres de Barcelona, 1969, 43 p. En ligne

Ainaud de Lasarte Joan, Gudiol i Ricart José et Verrié Frederic-Pau, Catálogo monumental de España. La ciudad de Barcelona, Madrid, Consejo superior de Investigaciones Científicas . Instituto Diego Velazquez, 1947.

Batlle i Gallart Carme, « Les cases benestants a la Barcelona medieval (segles XII-XIII, inici del XIV) » dans Viure a Palau a l’Edat Mitjana, segles XII-XV, Girona, Fundació Caixa de Girona, 2004, p. 62‑63.

Batlle i Gallart Carme, « Berenguer de Montcada (+ 1268), un català a la cort de Castella, i la seva família », Acta historica et archaeologica mediaevalia, 2003, n^o 25, p. 131‑153. En ligne

Batlle i Gallart Carme, « La maison barcelonaise au XIIIe siècle: caractéristiques, techniques et matériaux de construction », Cahiers de la Méditerranée, 1985, vol. 31, n^o 1, p. 35‑53.

Batlle i Gallart Carme, « La família i la casa d’un draper de Barcelona, Burget de Banyeres (primera meitat del segle XIII) », Acta Historica et Archaeologica Mediaevalia, 1981, n^o 2, p. 69‑91. En ligne

Companys Farrerons Isabel, Embigats gotico-mudeixars catalans: problemas generales. El barcelones, Tesis doctoral, Universitat Autònoma de Barcelona, Barcelona, 1986.

Companys Farrerons Isabel et Montardit Bofarull Núria, « El guix a la decoració d’embigats tarragonins (segles XV-XVI): anàlisi comparativa » dans Miscel·lània en homenatge al P. Agustí Altisent, Tarragona, Diputació de Tarragona, 1991, p. 429‑448.

Duran i Sanpere Agustí, « El carrer de Montcada » dans Barcelona i la seva història, Barcelona, Curial (coll. « Documents de cultura »), 1972, vol.1 : La formació d’una gran ciutat.

Florensa i Ferrer Adolf, Conservación y restauración de monumentos históricos: 1954-1962, Barcelona, Ayuntamiento de Barcelona, 1962, 31 p.

Florensa i Ferrer Adolf, La calle de Montcada, Barcelona, Ayuntamiento de Barcelona, 1959.

García Espuche Albert, « El carrer de Montcada » dans Dues cases un carrer una ciutat: el Museu de Cultures del Món al carrer Montcada, Barcelona, Museu de Cultures del Món : Ajuntament de Barcelona, 2015, p. 8‑37.

Garcia i Espuche Albert, La Gent del carrer Montcada: una història de Barcelona (segles XIII a XVIII), Barcelona, Ajuntament de Barcelona, 2020, vol. 2/, 475, 725 p.

Hurtado Cuevas Víctor, Els Mitjavila : una família de mercaders a la Barcelona del segle XIV, Montserrat, Publicacions de l’Abadia de Montserrat (coll. « Textos i estudis de cultura catalana »), 2007, 400 p.

Maspoch Mònica, « Aproximació historigràfica dels embigats policromats medievals e arquitectura domèstica catalana.: el cas de Barcelona », Quaderns del Museu Episcopal de Vic, 2013, n^o 6, p. 59‑70. En ligne

Maspoch Mònica, « Noves filiacions i darreres troballes d’embigats a Barcelona. Intervenció, conservació i futur dels embigats policromats medielvals », Quaderns del Museu Episcopal de Vic, 2013, n^o 6, p. 139‑146. En ligne

Maspoch Mònica, « Fusteries i sostres del segle XIV i XV a l’arquitectura civil barcelonina » dans El Gòtic meridional català: cases, esglésies i palaus, Barcelona, Clavell Cultura, 2009, p. 253‑264.

Maspoch Mònica, « La decoració d’enteixinats medievals a Barcelona: alguns exemples, estat de la qüestió i particularitats. » dans Rosa Alcoy (ed.), El Trecento en obres. Art de Catalunya i art d’Europa al segle XIV, Barcelona, Grup d’Investigació Emac Romànic i Gòtic, 2009, p. 355‑362.

Maspoch Mònica, « Els enteixinats dels palaus civils catalans » dans L’Art gòtic a Catalunya, Barcelona, Enciclopèdia Catalana, 2002, vol. Arquitectura III, p. 72‑76.

Maspoch Mònica, Els embigats medievals en l’arquitectura domèstica barcelonina: tipologies estructurals i programes pictòrics, Tesis doctoral, Universitat de Barcelona, Barcelona, 2013.

Riu Eduard, « Tipus i evolució de les cases urbanes » dans Antoni Pladevall i Font (ed.), L’Art gòtic a Catalunya, Barcelona, Enciclopèdia Catalana, 2002, vol.Arquitectura III: Dels palaus a les masies, p. 146‑151.

Traveria Cros Adolf, Plana Feliciano, Morer i Munt Antoni et Vendrell Saz Màrius, « Estudio técnico y mineralógico de las pinturas del Palacio Berenguer de Aguilar de la calle Montcada de Barcelona » dans Actas del tercer Congreso de Conservación de Bienes Culturales: Valladolid. 21 al 23 de junio de 1980, 1980, Madrid, ICOM-España (Comité Español), 1980, p. 3.

Xarrié i Rovira Josep Maria, « Descobriment, arrencament i restauració de les pintures murals del segle XIII sobra la conquesta de Mallorca per rei Jaume I, trobades al Carrer de Montcada (1993) » dans Miscel·lània en homenatge a Joan Ainaud de Lasarte, Barcelona, ‎Publicacions de l’Abadia de Montserrat, 1998, vol.1, p. 287‑293.

L’Art Roman, Catalogue Exposition, Barcelona et Santiago de Compostela, Barcelone, Conservatoire du Livre, 1961.

Informe « Palacio de Berenguer Aguilar ». Museo Picasso. Agrupación de Edificios Artísticos y Arqueológicos y de Ornato Publico, Museu Picasso, 1961.

Valoració patrimonial i estudi històrico-arqutiectònic de les finques que configuren el Museu Picasso de Barcelona: Palau Berenguer d’Aguilar (Montcada, 15), Barcelona, Veclus, 2010.
